Wir produzieren Puffer- und Warmwasserspeicher.
Unsere Speicher sind mit elliptischen statt mit runden
Glattrohrwärmetauschern ausgestattet
Das bedeutet:
• größere Anzahl von Wicklungen
• größere Oberfläche
• Mehr Leistung bei gleicher Höhe
• schnellere Temperaturabgabe an das Trinkwasser
• geringere Gesamthöhe
• günstige 30° Neigung der Entwicklungen
• deutlich höhere Dauerleistung
• unbegrenzte Wasserentnahme bei Mixtemperatur von 45°
Pufferspeicher bieten einen flexiblen Einsatz bei fast jeder neuen oder erweiterungsfähigen Heizungs-Anlage. Sie kommen für die Wärmepufferung bei Energieüberschuss und zum hydraulischen Abgleich in Ihrem Haus zum Einsatz. Ein Pufferspeicher kann eine höhere Temperatur speichern als z.B. ein Warmwasserspeicher. Er bildet mit dem Heizungskreislauf (Fußboden oder Heizkörper) ein geschlossenes System. Bei einer FuBo-Heizung kann er kleiner ausfallen, da hier eine geringere Vorlauftemperatur benötigt wird.
Er kommt ebenfalls zum Einsatz:
Bei gleichzeitiger Nutzung mehrerer Heizkreisläufe in Verbindung mit Wärmepumpen.
Daher haben Pufferspeicher auch mehrere Anschlussmöglichkeiten.
Bedingt durch ein neues Insolierverfahren erreichen wir einen hohen Energielevel und damit sehr geringe Stillstandsverluste.

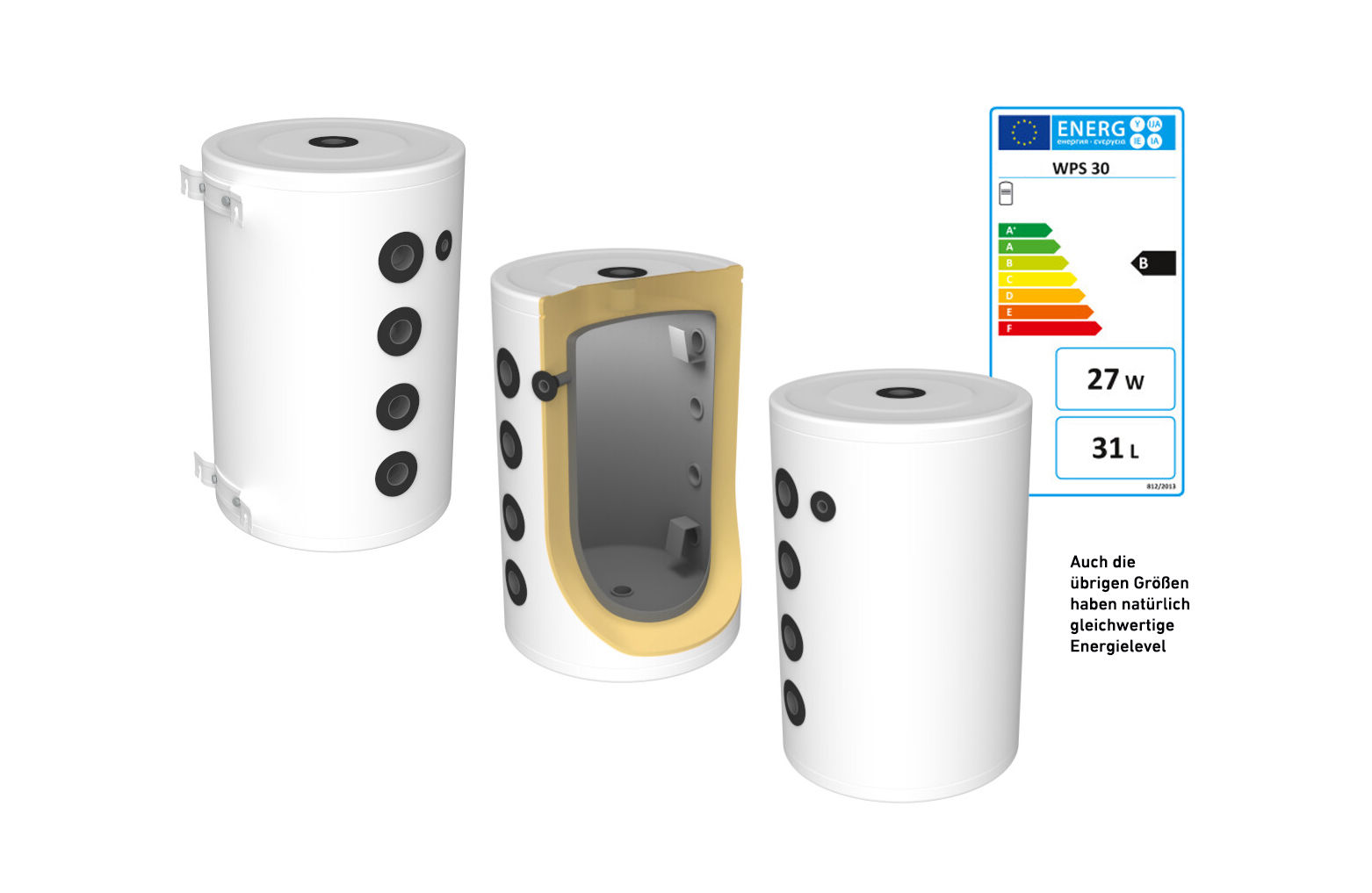

Der kleine Pufferspeicher kommt ganz in weiß daher, ist hervorragend gedämmt, wird an der Wand oder auf dem Boden installiert und sorgt für ununterbrochene Wärme.
• Wie groß ist er?
• Welche Energieklasse hat er?
• Aus welchem Material besteht er?
• Welchem Druck hält er stand?

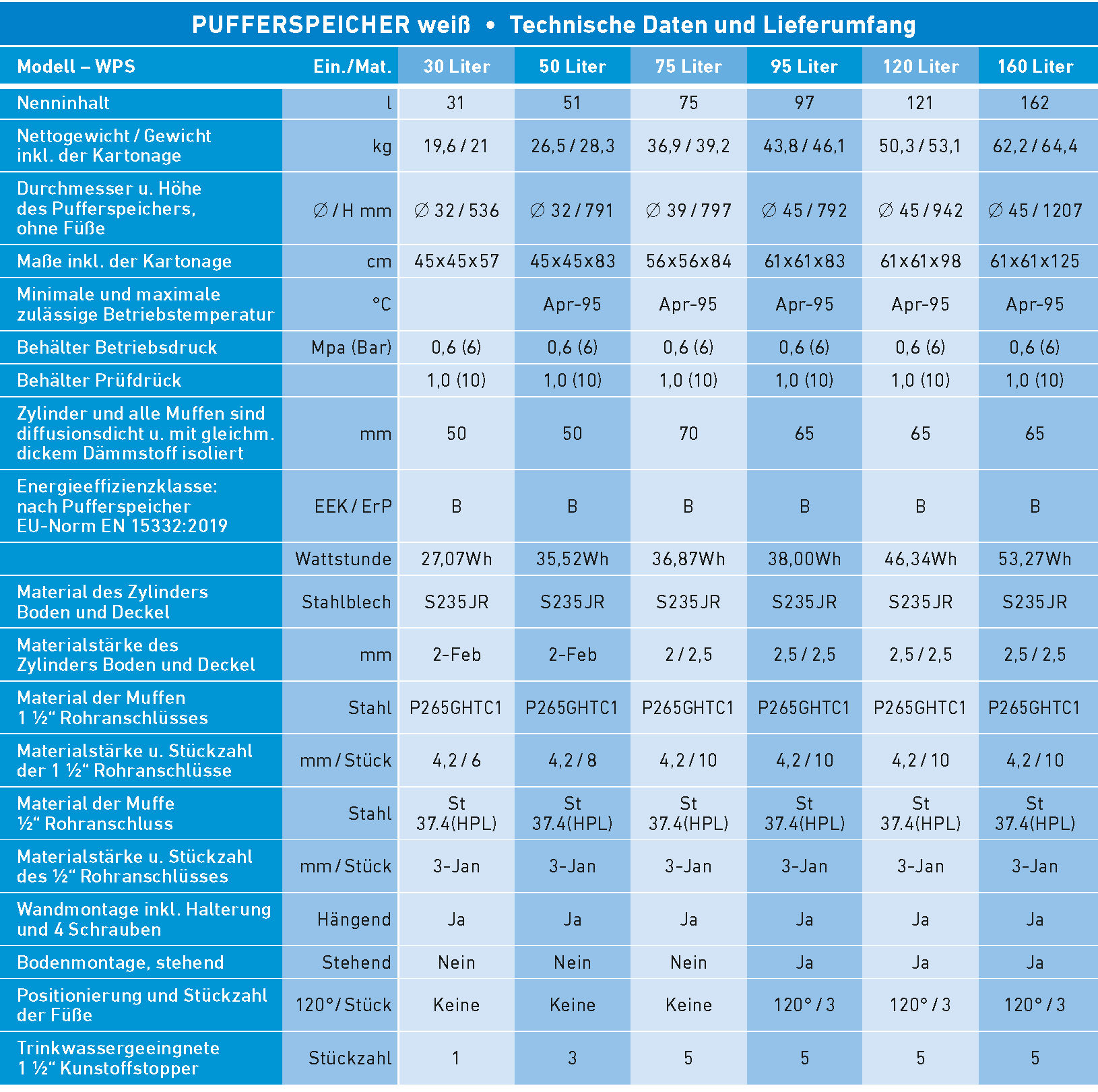

Alles, was Sie wissen wollen, finden Sie in dieser Tabelle zu den technischen Daten für unsere „Kleinen“.
Diese Pufferspeicher verfügen grundsätzlich über keinen Wärmetauscher.
Bei seinen großen Brüdern ist das anders. Die kann man ohne, mit einen oder zwei Wärmetauscher betreiben.
Diese Pufferspeicher haben ein Fassungsvolumen von 200 – 300 Litern. Sie haben aufgrund ihrere speziellen Dämmung eine hohe Effizienzklasse (B).
Zusätzliche Komponenten:
Pufferspeicher können in alle Varianten ab 300 Litern mit einem zusätzlichen Heizstab betrieben werden. Der Strom dazu könnte z.B. aus der angeschlossenen PV-Anlage kommen.
Dadurch lässt sich der Pufferspeicher bis auf 90° C erwärmen.
Bei Pufferspeichern ab 300 Liter besteht die Möglichkeit, dass sie mit einem oder zwei innenliegenden Wärmetauschern ausgerüstet werden können.
Die Pufferspeicher der Größen 200 und 300 Liter erfüllen die Energieklasse B. Wir bieten natürlich auch Pufferspeicher in den Größen bist zu 2.000 Litern an.
• Wie groß ist er?
• Welche Energieklasse hat er?
• Aus welchem Material besteht er?
• Welchem Druck hält er stand?

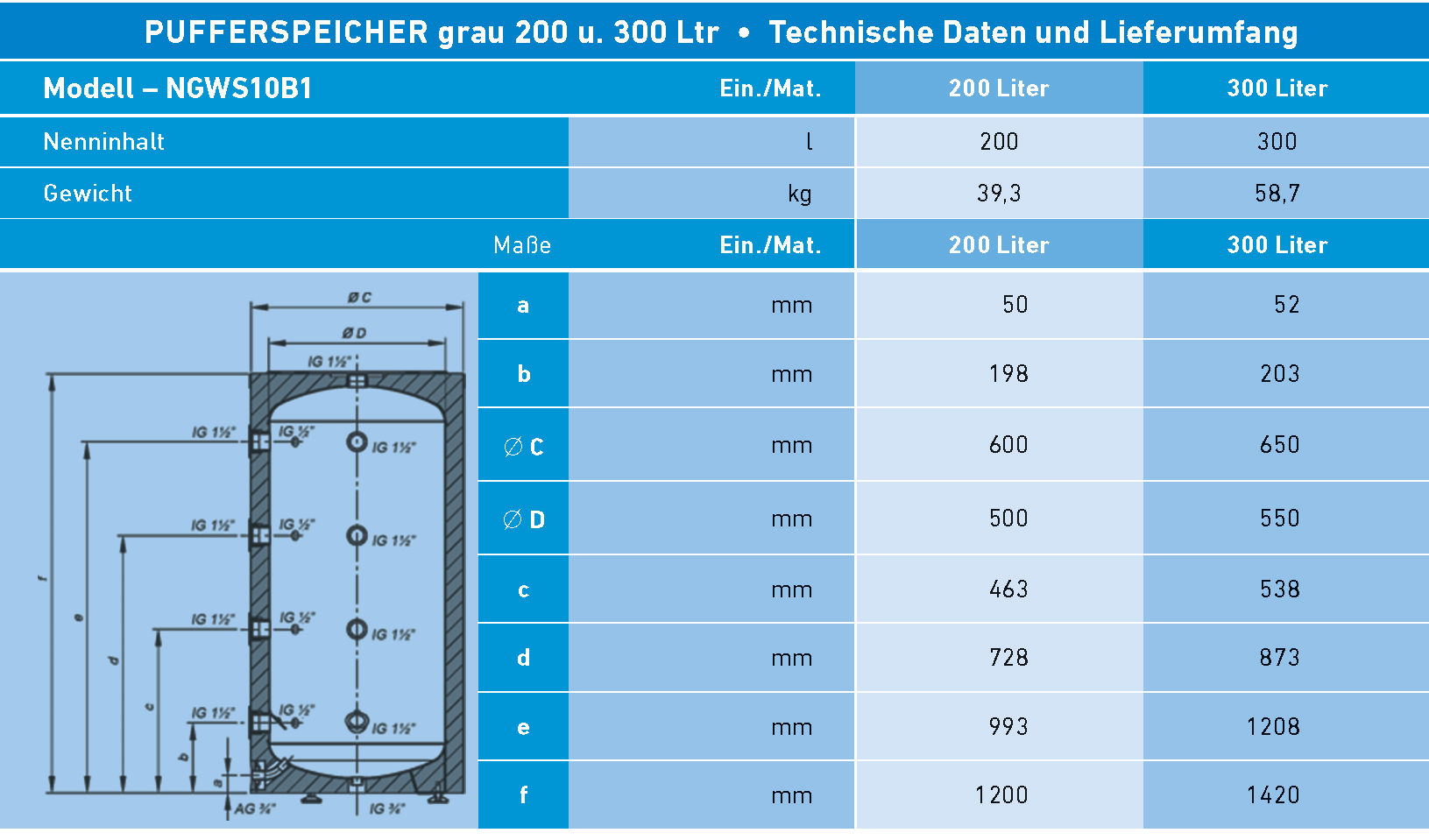

Alles, was Sie wissen wollen, finden Sie in dieser Tabelle zu den technischen Daten für unsere „Großen“.
Diese Pufferspeicher verfügen grundsätzlich über die Möglichkeiten, ohne, mit einen oder zwei Wärmetauscher betrieben zu werden.
Ein HWS steigert die Effizienz einer Wärmepumpe erheblich. Dreht man den Warmwasser-Hahn auf, wird Energie von der Wärmepumpe angefordert. Somit springt die WP ständig an und geht wieder aus, wenn keine Energie mehr gebraucht wird.
Das kostet unnötig Strom!
Eine Wärmepumpe ist aber am effektivsten, wenn sie über einen bestimmten Zeitraum kontinuierlich läuft. Ein HWS kann die Wärme zwischen speichern und dann bei Bedarf abgeben, ohne dass die Wärmepumpe laufen muss.
Ein HWS kann mit einem oder zwei Wärmetauschern bestellt werden.

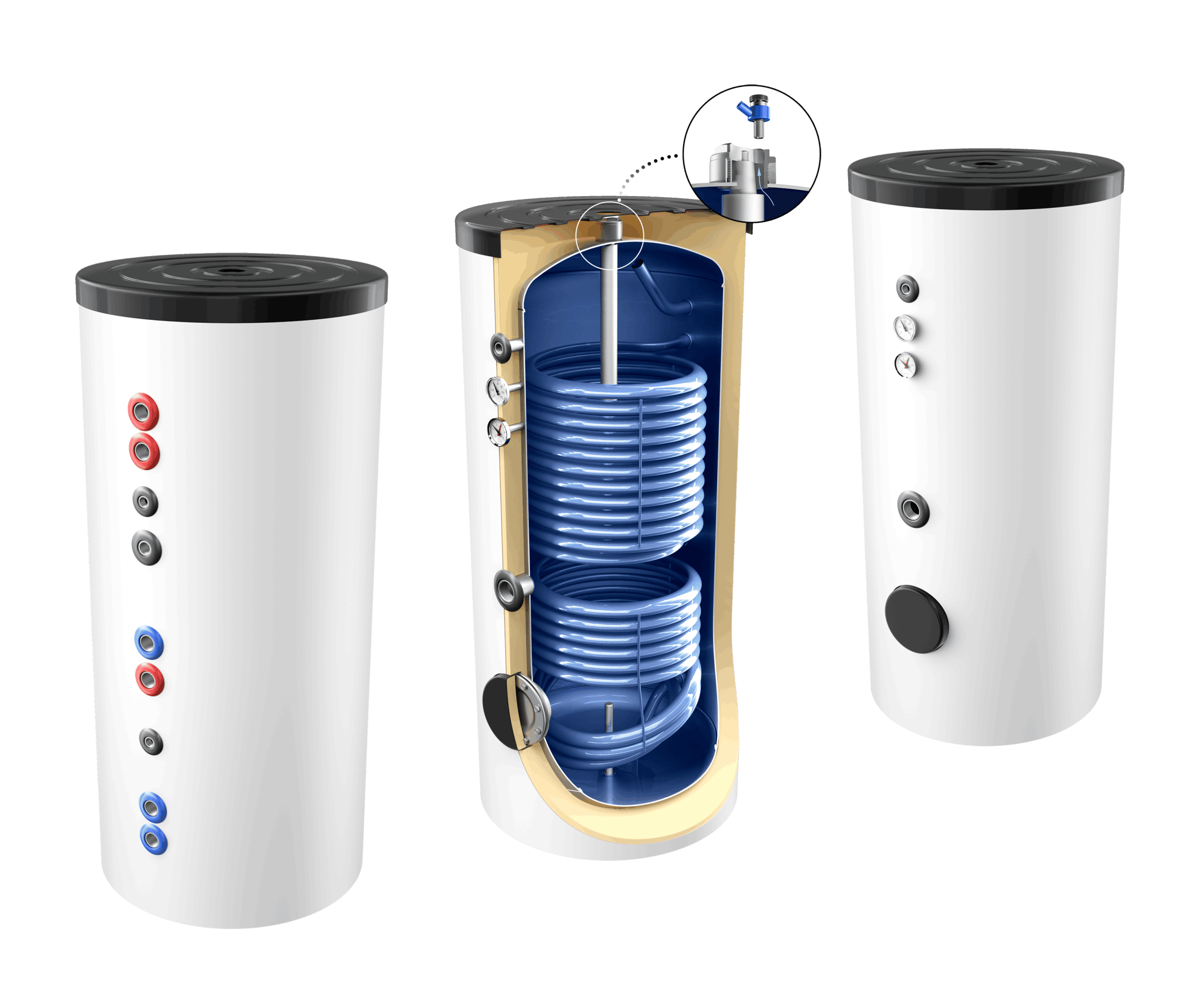

Abbildung zeigt den HWS mit 2 Wärmetauschern
• Wie groß ist er?
• Welche Energieklasse hat er?
• Aus welchem Material besteht er?
• Welchem Druck hält er stand?

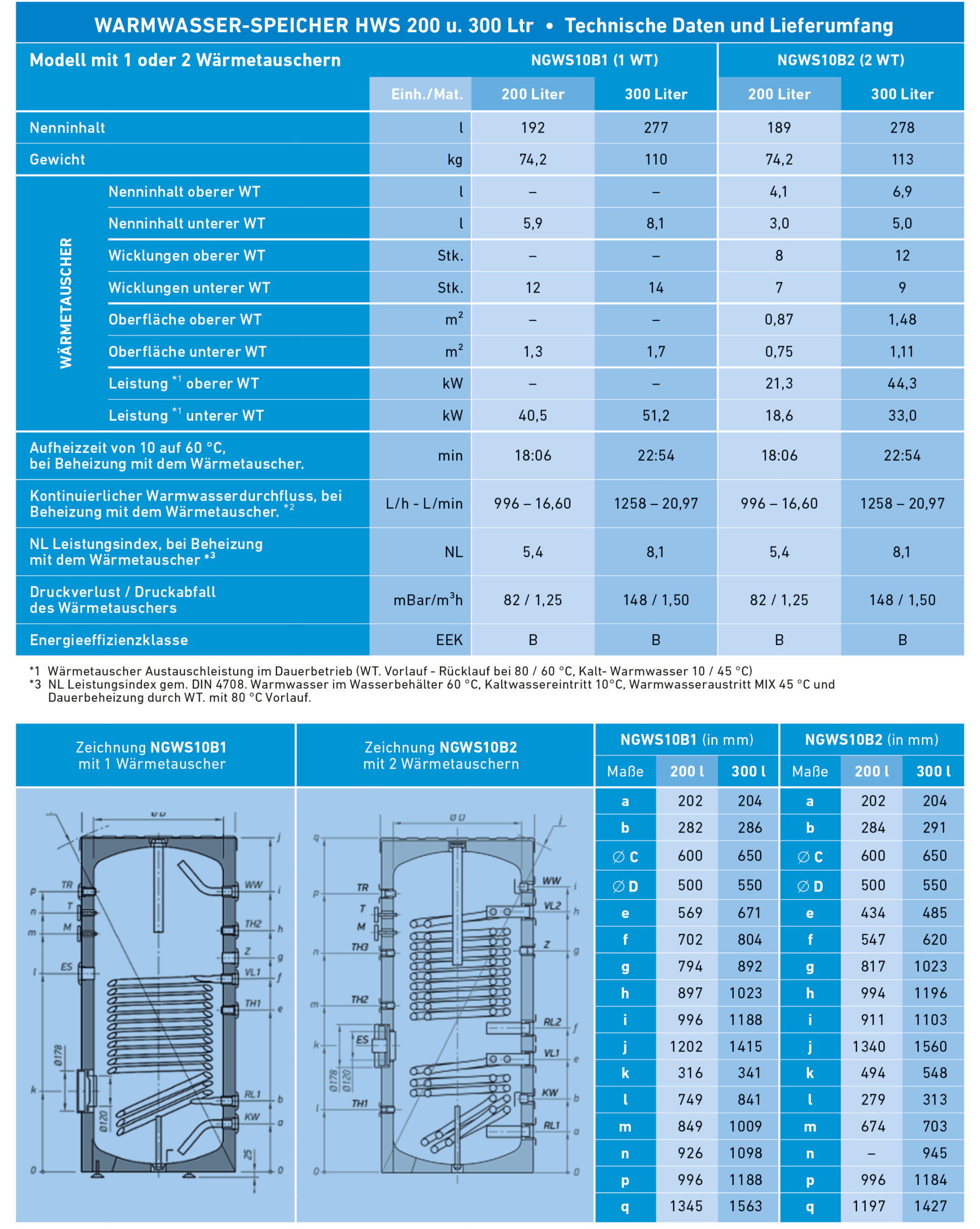

Alles, was Sie wissen wollen, finden Sie in dieser Tabelle zu den technischen Daten für unseren „HWS“.
Diese Warmwasserspeicher verfügen grundsätzlich über mindestens einen Wärmetauscher.
Ein paar Eigenschaften:
Material:
Stahl S235JR (EN10025:2004)
nach DIN 4753 – 3 / DIN 4753 – 6
Spezialemailliert im hochwertigem Zweischichtverfahren.
Wärmetauscher:
Bei z.B. HWS2Dmax
zwei doppelte , sehr großdimensionierte, festverschweißte Glattrohr-WT
Betriebsdruck Behälter:
mit max. 8 Bar im Betrieb, geprüft bis 12 Bar.
Betriebsdruck Wärmetauscher:
mit max. 6 Bar im Betrieb, geprüft bis 9 Bar.
Betriebstemperatur:
Behälter max. 95°
Wärmetauscher max. 110°
Magnesiumanode – Serienmäßig
Außenhaut:
50 mm dicke, nicht abnehmbare, BASF Rigid PU Hartschaumisolierung und Silber-Sky-Ummantelung.
Warmwasser und Solarspeicher haben sog. Glattrohrwärmetauscher. Unsere sind elliptisch im Gegensatz zu der sonst verwendeten runden Form.
Die Vorteile sind:
Es ermöglicht eine größere Anzahl von Wicklungen. Das ergibt wiederum eine größere Oberfläche und letztlich mehr Leistung bei gleicher Höhe des Wärmetauschers. Daraus resultiert eine schnellere Temperaturabgabe an das Trinkwasser.
Durch die natürliche Thermodynamik (Wärme steigt nach oben) und die 30° Neigung der Wärmetauscherwicklungen entsteht eine Saugrichtung zum Inneren des Speichers. Somit werden die Wicklungen des
Wärmetauschers besser vom Frischwasser des Speichers umspült und das führt zu einer verbesserten Temperaturabgabe.
Das erwärmte Wasser wird gezielt mittig nach innen, sowie in den oberen, mittleren Bereich des Speichers
zur Warmwasserentnahme (Anschluss) geleitet und steht sofort zur Verfügung. Bei ständiger Beheizung das Warmwassers durch
den Wärmetauscher und gleichzeitiger Warmwasserentnahme aus dem Warmwasserspeicher, wird eine deutlich höhere Dauerleistung
im Vergleich zu marktüblichen Warmwasserspeichern erzielt. (unbegrenzte Warmwasserentnahme, gemessen in Liter pro Stunde, bei einer Mixtemperatur von ca. 50°C).
Diese Abläufe verhindern außerdem ungewünschten Verwirbelungen, und es kommt zu einer
gleichmäßigen Erwärmung von oben nach unten. Dadurch findet keine Vermischung des unteren Kaltwassers mit dem oberen
Warmwasser im Speicher statt.
Trotz größerer Oberfläche des Wärmetauschers ergibt sich, aufgrund der niedrigen Bauhöhe des elliptischen Rohrs, eine niedrige
Speicherhöhe. Diese bietet zusätzlich eine platzsparende Lösung für Heizkeller mit geringer Deckenhöhe und es geht weniger Wärme durch die Isolierung verloren. Alle front- und rückseitigen Anschlüsse sind auf 180° positioniert.
Wir bieten Ihnen somit einen kompakten Warmwasserspeicher mit niedriger Bauhöhe, wenig Temperaturverlusten und maximal
möglicher Leistung.
WW – Warmwasser, IG 1“
KW – Kaltwasser, IG 1“
TH2 – Tauchhülse für Sensoren IG ½“
Z – Zirkulation. IG ¾“
VL1 – Solar o. Heizung. IG 1“
RL1 – Solar o. Heizung. IG 1“
TH1 – Tauchhülse für Sensoren, IG ½“
TR – Thermoregler ½“
T – Termometer – einsteckbar
M – Manometer ¾"
ES – Anschluss Elektroheizstab, IG 1 ½"
Die Vermaßung für den Speicher finden Sie in der oben stehenden Tabelle zu den technischen Daten.

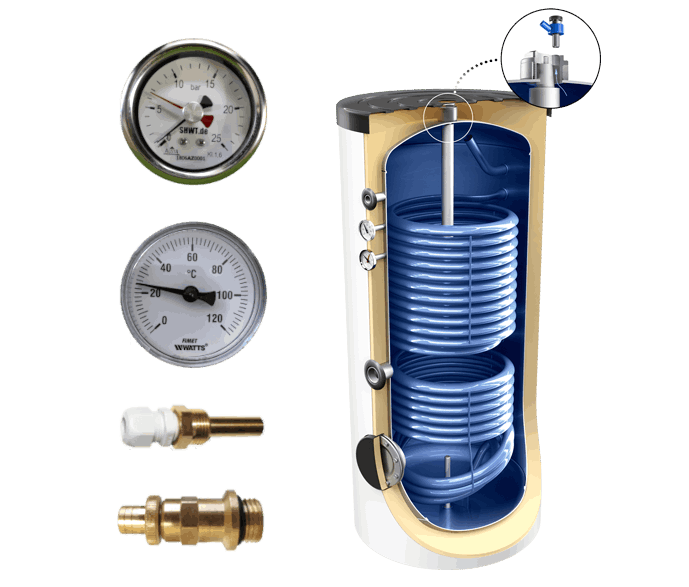

zum Lieferumfang gehören:
• Druckanzeige
• Thermometer
• Tauchhülse für E-Patrone
• Anschluss zur Befüllung mit Wasser
und natürlich der Warmwasserspeicher selbst.
Der SUNGROW SBR ist in 6 Modellen erhältlich.
• z.B. SBR 128 mit 12,8 kWh.
Bei Bedarf kann die Kapazität mit neuen Modulen ergänzt werden.
Die Lade- und Entladeleistung kann bis zu 7,68 kW erreichen.
In Kombination mit dem SUNGROW SH RT kann der SBR das Haus auch bei Stromausfall versorgen.
Die Aufstellung ist im Innen- und Außenbereichen möglich. Dazu weist das System eine IP55 Schutzklasse auf.
